Ce înseamnă o ridicare topografică și ce cuprinde, de fapt

Ce înseamnă o ridicare topografică, pe scurt: măsurarea unui teren și a tot ce se află pe el, urmată de reprezentarea lor într-un desen la scară, în coordonate. Punctele măsurate în teren — colțuri de clădire, borne, guri de canal, stâlpi, margini de drum, racorduri de drum la curbe, cote de nivel — ajung în plan cu poziția și cu elevațiile lor reale.

Partea de măsurătoare este una tehnică și rămâne, în esență, aceeași indiferent de ce se proiectează pe teren: pe aceeași parcelă se poate ridica o hală, un bloc sau se poate amenaja o parcare publică, iar terenul se măsoară la fel. Ce diferă este conținutul cerut de proiectant: ce detalii se recoltează, cu ce densitate, la ce precizie și în ce format se predă.

Cine are nevoie de o ridicare topografică este, în general, un profesionist. Persoana care își cumpără o casă are nevoie de cadastru, nu de măsurători; dacă nu este proiectant, nu are ce face cu un plan de situație topografic — nu îi este util. Ridicarea o cer arhitecții, inginerii proiectanți — drumuri, instalații, construcții, structuri —, dezvoltatorii, constructorii, specialiștii în amenajarea teritoriului și, uneori, arheologii.

Ce înseamnă o ridicare topografică în practică: măsurătoarea e aceeași, scopul diferă

Aceleași puncte măsurate în teren stau la baza unor lucrări complet diferite. Scopurile pentru care se cer cel mai des ridicări topografice:

• Pentru proiectarea construcțiilor. Planul de situație pe care arhitectul așază clădirea: limitele, vecinătățile, cotele terenului, rețelele existente.
• Pentru amenajarea teritoriului. Cine vrea să amenajeze un luciu de apă trebuie să știe care este zona cea mai joasă, ca lucrarea să urmeze natura terenului.
• Pentru proiectarea drumurilor. Recoltarea profilelor transversale și longitudinale, pe baza cărora se face geometria drumului.
• Pentru reabilitarea fațadelor. Relevee făcute cu stația totală, când proiectul cere geometria reală a clădirii, nu una presupusă.
• Pentru montaj și execuție. Trasarea în teren a ceea ce s-a proiectat, apoi verificarea a ceea ce s-a executat.
• Pentru urmărirea în timp a comportării construcțiilor. Verificarea verticalității și monitorizarea stabilității, cu măsurători repetate la interval — fie că este vorba despre construcții verticale, fie despre lucrări liniare de infrastructură.

Datele se pot obține și prin fotogrametrie sau scanare LiDAR, nu doar cu stația totală și receptorul GNSS. Alegerea nu ține de preferință: depinde de suprafață, de densitatea detaliilor și de ce trebuie să se vadă în final.

Ce e, de fapt, un plan de situație

Planul de situație este piesa care rezultă cel mai des dintr-o ridicare topografică. Se redactează atât pentru lucrări de cadastru, cât și pentru cele de topografie, iar tipul lui este dat de scop.

Planul de situație cadastral cuprinde detaliile din teren care caracterizează proprietatea și se identifică cadastral: limitele de proprietate, materializate sau nu prin garduri, construcțiile, anexele și celelalte elemente aferente proprietății.

Planul de situație pe suport topografic cuprinde, în general, toate elementele din teren, la care se adaugă detalii specifice, în funcție de solicitările de proiectare: la rețele de apă și canalizare se cer cotele la radier ale căminelor; la proiectarea construcțiilor, înălțimile caracteristice ale clădirilor învecinate; la amenajări peisagistice, diametrele arborilor din zonă. Elevațiile terenului sunt implicite, pentru că tot ce se proiectează se proiectează pe teren.

Diferența față de o schiță este că fiecare punct de pe plan are coordonate. Planul se poate suprapune peste orice altă piesă desenată — un plan cadastral, un proiect de rețele, o ortofotoplanșă — și lucrurile cad unde trebuie, fără potriveli din ochi.

Unde am făcut ridicări topografice

Lucrăm din 2005. Câteva dintre lucrările la care s-au făcut măsurători, ca să se vadă despre ce fel de proiecte este vorba:

• Sinagoga din Fabric, Timișoara și alte monumente — măsurători pe clădiri istorice, unde geometria reală nu seamănă cu nicio presupunere.
• Cetatea Șoimoș — ridicare pe un obiectiv de patrimoniu, cu teren dificil.
• Hala Continental de la Giarmata și hala Hamilton — asistență topografică de șantier pe durata construirii.
• Continental Sibiu — măsurători pentru proiectare și pentru obținerea avizelor.
• Aquatim, decembrie 2025 — măsurători pe o structură existentă, pentru montarea grinzilor de beton și a structurii acoperișului, la înălțime de opt-zece metri.
• Stații electrice — măsurători pentru proiectare, as-built și trasare pentru montarea echipamentelor.
• Centrele civice din Sânandrei, Șandra, Fârdea, Belinț, Denta și Recaș — ridicări topografice pentru planurile urbanistice ale comunelor, din care au rămas planurile de situație de atunci.

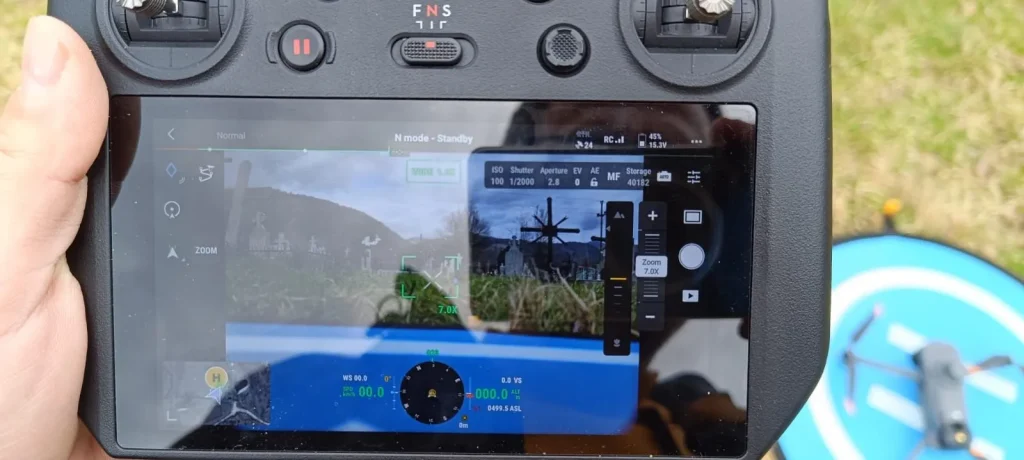

• Parcul Triaj din Reșița — ridicare cu drona, cu model 3D la rezoluție de 1 cm.
• Mănăstirea de la Luncanii de Sus, județul Timiș — verificarea verticalității și monitorizarea stabilității în timp.

Ce conține o ridicare topografică și ce se predă la final

O ridicare topografică conține toate detaliile din teren, adaptate la solicitările proiectantului sau la tema de proiectare. Este constituită din fișierul de măsurători, raportat în AutoCAD, din care rezultă planul de situație pe suport topografic, în format CAD: un fișier editabil, pe care proiectarea se poate continua direct.

La predare, pe lângă fișierul CAD, se predau:

• planșa redactată — planul de situație cu cartuș, semnat;
• memoriul tehnic;
• procesul-verbal de predare-primire;
• factura.

În funcție de proiect, se pot executa și preda în plus: profile longitudinale și transversale, raport de verticalitate sau rapoarte periodice de monitorizare — la construcții, pe șantiere, la balastiere și alte zone de extracție a agregatelor.

Planul vine în coordonate, într-un sistem cu care se poate lucra mai departe. Proiectantul îl poate suprapune peste orice altă piesă desenată, fără să-l „potrivească” din ochi.

Solicită o ofertă

Cum se face o ridicare topografică: echipamente și precizie

Detaliile din teren se recoltează la precizii diferite, în funcție de suprafață, de densitatea lor și de cerințele de proiectare. Precizia subcentimetrică este necesară, în general, pe șantiere, unde se face execuție — cu atât mai mult la structurile metalice, unde toleranțele de montaj sunt mici.

Echipamentul se alege după lucrare, nu invers. Stația totală rămâne instrumentul de bază pentru detalii, relevee de fațadă, trasări și verificări de precizie. Receptorul GNSS acoperă rapid suprafețele deschise, în coordonate naționale. Drona intră pe suprafețe mari sau pe obiecte la care nu se ajunge comod cu stația: echipamentul nostru este o dronă DJI Mavic 3 Enterprise, iar două lucruri hotărăsc timpul — suprafața și rezoluția cerută. Pentru 200 de hectare, între o rezoluție de 5 cm și una de 1 cm este o diferență mare atât la zbor, de la o oră până la cinci-șase ore, cât și la prelucrare.

Un exemplu concret, din portofoliu: la Parcul Triaj din Reșița s-au zburat circa trei ore pe patru-cinci hectare, pentru o rezoluție de 1 cm — trei, respectiv patru schimburi de baterie. Peste asta: o zi de prelucrare a datelor și o zi de finisare. Rezultatul este un model 3D, nu un simplu plan.

Cât durează o ridicare topografică, de la primul telefon la planul predat

În funcție de mărimea și de complexitatea ei, o ridicare topografică poate să dureze de la câteva ore la câteva zile.

Pentru o lucrare obișnuită — circa 1.000 de metri pătrați, în apropierea Timișoarei, doar plan de situație — mersul este simplu: oferta se transmite în ziua în care se discută lucrarea; după acceptare, măsurătorile se pot programa chiar în ziua următoare, dacă este loc în calendar; prelucrarea durează o zi, iar predarea se face a treia zi.

Dacă lucrarea are și o componentă cadastrală, se poate încadra în același interval — aproximativ o oră în plus la prelucrare, dacă informațiile există în eTerra. Dacă nu, termenul se prelungește, în funcție de cât de greu se obțin.

Ce schimbă efortul și, implicit, prețul

Trei lucruri mută cel mai mult efortul unei ridicări topografice: suprafața, distanța și complexitatea măsurătorilor.

Complexitatea nu înseamnă doar „multe puncte”. La Aquatim s-au făcut măsurători pe o structură deja existentă, pentru montarea grinzilor de beton și a structurii acoperișului, la înălțime de opt-zece metri. Acolo intervine un factor de risc, iar riscul se plătește în timp și în oameni, nu în metri pătrați.

Și lucrările mici au costul lor real. O trasare de parcelă — patru puncte — se poate face în zece minute în teren. Însă lucrarea înseamnă drumul până acolo și înapoi, timpul petrecut pe teren cu proprietarul și cel puțin o oră de pregătire și de documente care se predau: în total, aproximativ o jumătate de zi de lucru. Prețul acoperă jumătatea de zi, nu cele zece minute.

Cifrele propriu-zise, pe categorii de lucrări, sunt pe paginile preț topografie și ridicare topografică preț.

Ridicare topografică și cadastru — nu sunt același lucru

Se confundă des, pentru că le face același specialist, cu aceeași aparatură. Nu sunt același lucru.

Ridicarea topografică este măsurătoarea și planul: geometria reală a terenului și a construcțiilor, în coordonate, pentru proiectare sau execuție. Beneficiarul ei este, de regulă, un proiectant.

Partea de cadastru presupune identificarea cadastrală a proprietății și a vecinătăților, verificarea datelor cadastrale și a poziției imobilului față de acestea. Dacă verificările scot la iveală neconcordanțe, ele se aduc la cunoștința proprietarului, care decide dacă merge mai departe cu o documentație care produce efecte în cartea funciară: fie un aviz necesar proiectării, fie reglarea unor situații cadastrale care altfel ar fi impedimente — la obținerea avizelor pentru proiectare sau la o tranzacție imobiliară. Cadrul de lucru și registrele sunt ale Agenției Naționale de Cadastru și Publicitate Imobiliară.

Pe baza acelorași măsurători se pot obține avizele de natură cadastrală — până la avizul OCPI — sau se poate preda doar un plan de situație cu elemente cadastrale, fără avize, în funcție de nevoia beneficiarului. Pentru avize sunt necesare câteva informații de natură cadastrală: un extras de carte funciară al terenului și certificatul de urbanism.

Cum lucrăm

Nimeni nu are nevoie de o măsurătoare de dragul măsurătorii. Măsurătorile au un scop, iar prețul se poate stabili numai după ce scopul este cunoscut: ce se proiectează, pentru cine, pe ce suprafață și ce trebuie să se vadă în plan.

Prețul din ofertă este ferm. Se modifică doar dacă apar lucrări suplimentare sau dacă informațiile primite la început se dovedesc eronate la ieșirea în teren — o situație rar întâlnită.

Plata depinde de lucrare: la lucrările mari, un avans și diferența la predare; la cele obișnuite, integral la final.

Pentru un flux constant de proiecte se poate încheia un contract-cadru, cu prețuri reciproc avantajoase: pentru noi înseamnă un flux de lucru previzibil, pentru beneficiar un preț mai bun decât cel obișnuit.

Dacă în teren se vede că lipsește ceva din lista cerută, dar este evident necesar proiectului, se măsoară și acel element. Nu este o favoare, este felul în care se evită o a doua deplasare, peste o lună, în același loc.

De ce contează cine face ridicarea topografică

Ridicarea topografică este primul lucru de care este nevoie ca să se poată proiecta. Dacă planul este greșit, greșeala nu rămâne la topograf: se perpetuează în proiectare, apoi în execuție, iar acolo costă cu totul alți bani. Iar dacă identificarea cadastrală este făcută greșit, se pot crea situații grave care ies la iveală abia după executarea construcției și devin impedimente greu de rezolvat.

Există o diferență între cost și calitate. Echipamentele profesionale sunt scumpe și se uzează, software-ul este un capitol în sine, iar munca presupune, de regulă, doi oameni cu ani de pregătire în spate. O ridicare topografică făcută corect costă cât costă tocmai pentru că poartă răspunderea a tot ce se construiește pe ea.

Libertatea de alegere există pentru orice serviciu, iar noi suntem pe piață la fel ca toți colegii noștri. Dacă alegerea se face doar după cost, se pot găsi prețuri mai bune sau mai puțin bune, în funcție de context — important este ca lucrarea să fie asumată de cineva care răspunde pentru ea.

Ce urmează

Pentru o ofertă este nevoie de trei informații: ce se proiectează, pe ce suprafață și la ce amplasament. Din ele rezultă ce se măsoară, cât durează și cât costă. Dacă lucrarea are și o componentă cadastrală, actele necesare se comunică de la început, ca termenul să nu se lungească.

Solicită o ofertă

Pentru serviciul propriu-zis: realizare ridicare topografică. Pentru cifre: preț topografie și ridicare topografică preț.
